压电控制器采用专用运算放大电路，可靠的电路优化及抗干扰设计，能够为压电陶瓷（PZT）或纳米定位机构提供高稳定性、高分辨率的电压，并且有着优良的频率特性和极低的静态电压纹波。通过高性能的闭环控制电路给压电陶瓷（PZT）或纳米定位机构中的传感器提供高精准、高稳定性和高可靠性的激励信号，检测并处理压电陶瓷（PZT）或纳米定位机构中的传感器信号，将传感器信号通过内部的算法电路处理完成伺服（闭环）控制。研生科技的压电控制器可驱动各类压电陶瓷、控制各类纳米级精密定位平台、可兼容控制各类国内外精密定位产品等，模块化压电控制器具有多种性能配置可满足不同客户的需求。
◆ 模块化设计，多种不同性能参数的功能模块灵活组合；
◆ 采用专用运算放大电路保证了高压大电流输出，同时具有过流、短路保护等功能。可靠的电路优化及抗干扰设计，保证了高频率响应及极低的静态电压纹波；
◆ 模拟伺服（闭环）控制方式，精度高、速度快、稳定性好、使用方便；
◆ 具有限流保护功能；
◆ 具有模拟信号输入功能；
◆ 具有开/闭环功能。
|
型号 |
E7/E8系列模块化压电控制器 |
|
通道数 |
1~18 通道 |
|
传感器类型 |
CAP电容式、SGS应变片式 |
|
伺服特性 |
模拟P-I 算法、陷波滤波器、低通滤波器 |
|
控制方式（参见具体型号） |
计算机通信│外部模拟信号输入│开/闭环 |
|
控制信号输入 |
0V~+10V |
|
标称输出电压 |
0V~+120V |
|
最大输出电压 |
-30V~+150V |
|
输出电压纹波 |
1 mVrms ［±20%］ |
|
输出电压分辨率 |
16Bit［满量程的1/65535］ |
|
输出电压稳定性 |
＜1mV/℃ |
|
空载满幅值带宽 |
1~10KHz ［±20%］ |
|
输出保护 |
过流保护、温度保护、动态功率保护 |
|
工作温度范围 |
5℃~50℃ |
|
温度保护 |
80℃ |
|
供电电源 |
AC220V 50Hz ［±10%］ |
|
尺寸 |
42~84HP / 3U |
|
组合形式 |
可选配功率放大模块、位置传感模块、数字控制模块 |
|
注：模块化压电控制器具有多种性能配置可满足不同客户的应用需求。 |
|
|
模块化控制器 |
模块组合 |
||||||||
|
功能模块 |
系列型号 |
通道数 |
箱体尺寸 |
驱动 |
数量 |
传感 |
数量 |
数控 |
数量 |
|

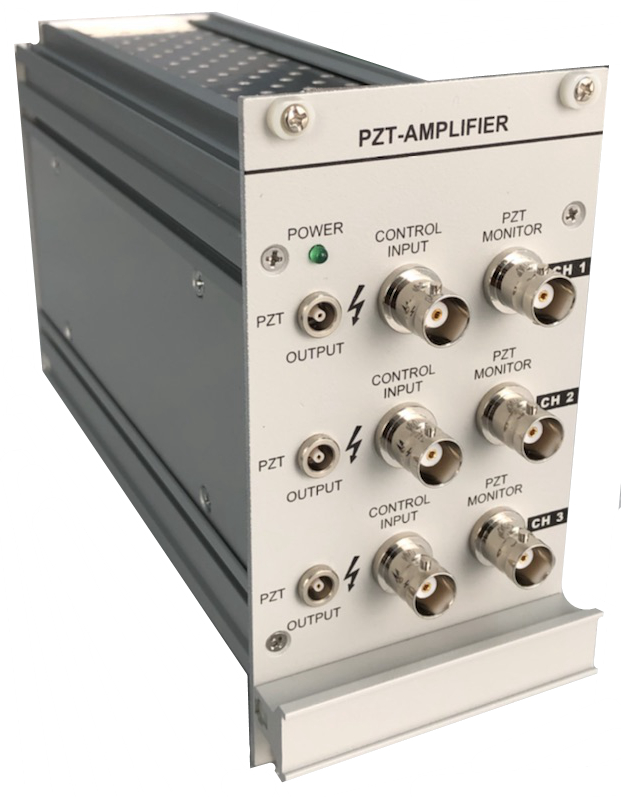

功率放大模块 |
E713 |
3 |
42HP/3U |
E013 |
1 |
||||
|
E716 |
6 |
42HP/3U |
E013 |
2 |
|||||
|
…… |
|||||||||
|
E811 |
1 |
42HP/3U |
E010 |
1 |
|||||
|
E812 |
2 |
42HP/3U |
E010 |
2 |
|||||
|
…… |
|||||||||
|
功率放大模块 + 位置传感模块 |
E723C |
3 |
42HP/3U |
E013 |
1 |

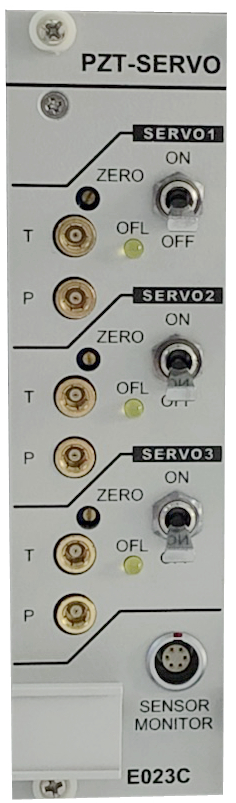

E023C |
1 |
||
|
E726C |
6 |
42HP/3U |
E013 |
2 |
E023C |
2 |
|||
|
…… |
|||||||||
|
E723S |
3 |
42HP/3U |
E013 |
1 |

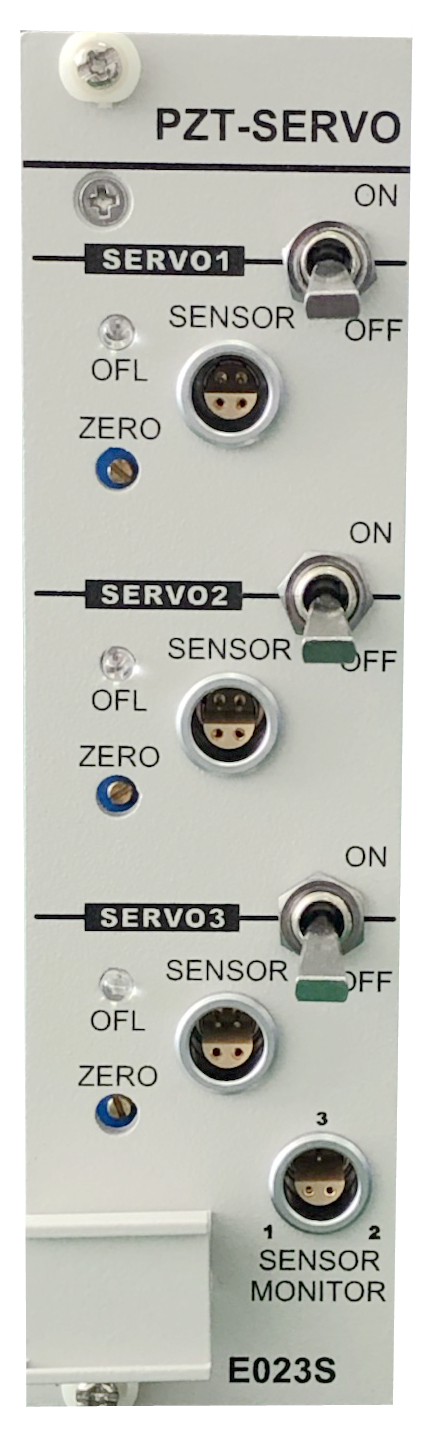

E023S |
1 |
|||
|
E726S |
6 |
42HP/3U |
E013 |
2 |
E023S |
2 |
|||
|
…… |
|||||||||
|
E821C |
1 |
42HP/3U |
E010 |
1 |
E021C |
1 |
|||
|
E822C |
2 |
42HP/3U |
E010 |
2 |
E022C |
1 |
|||
|
…… |
|||||||||
|
E821S |
1 |
42HP/3U |
E010 |
1 |
E021S |
1 |
|||
|
E822S |
2 |
42HP/3U |
E010 |
2 |
E022S |
1 |
|||
|
…… |
|||||||||
|
功率放大模块 + 数字控制模块 |
E723 |
3 |
56HP/3U |
E013 |
1 |
E033 |
1 |
||
|
E726 |
6 |
56HP/3U |
E013 |
2 |
E036 |
1 |
|||
|
…… |
|||||||||
|
E821 |
1 |
56HP/3U |
E010 |
1 |
E033 |
1 |
|||
|
E822 |
2 |
56HP/3U |
E010 |
2 |
E033 |
1 |
|||
|
…… |
|||||||||
|
功率放大模块 + 位置传感模块 + 数字控制模块 |
E733C |
3 |
56HP/3U |
E013 |
1 |
E023C |
1 |
E033 |
1 |
|
E733S |
3 |
56HP/3U |
E013 |
1 |
E023S |
1 |
E033 |
1 |
|
|
…… |
|||||||||
|
E831C |
1 |
56HP/3U |
E010 |
1 |
E021C |
1 |
E033 |
1 |
|
|
E831S |
1 |
56HP/3U |
E010 |
1 |
E021S |
1 |
E033 |
1 |
|
|
…… |
|||||||||
|
注：型号未全部列出，可按上述组合方式组合出更多通道；技术参数详见各功能模块《技术参数》。 |
|||||||||
